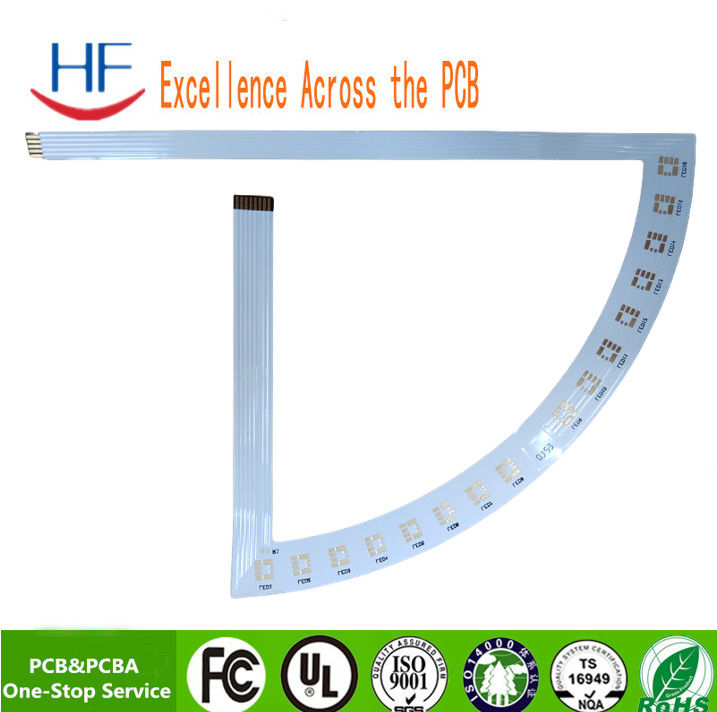

Đèn LED PCB đơn mặt Hội đồng bảng chủ với cơ sở nhôm
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HF |
Chứng nhận: | ISO CE |
Số mô hình: | Nhôm PCB |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 5pcs |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Hộp |
Thời gian giao hàng: | 5~8 ngày |
Điều khoản thanh toán: | L/C, T/T, PayPal |
Thông tin chi tiết |
|||
Vật liệu: | Nhôm | số lớp: | 1 |
---|---|---|---|
độ dày của bảng: | 1.2 | độ dày đồng: | 1 oz |
mạ xăng: | Màu trắng | in lụa: | màu đen |
Hoàn thiện bề mặt: | HASL (không chì) | Dịch vụ: | Dịch vụ chìa khóa trao tay một cửa |
Điểm nổi bật: | Bộ PCB đơn mặt,Bảng PCB đơn mặt có cơ sở nhôm,Các bộ sưu tập LED PCB motherboard |
Mô tả sản phẩm
Số lớp: |
Lớp 1 |
Vật liệu: |
AL |
Độ dày kết thúc: |
1.6mm |
đồng: |
35UM |
Kích thước PCB: |
80X80mm |
Chiều rộng đường/không gian đường |
10/10mil |
Kích thước lỗ: |
0.5mm |
Xét bề mặt: | HASL |
Mặt nạ hàn màu trắng |
|
|
Mái lụa màu đen |
|
xay và mạ nửa lỗ |
|
CNC / Một bảng với 8 loại khác nhau |
Ứng dụng
Các sản phẩm được áp dụng cho một loạt các ngành công nghiệp công nghệ cao như: LED, viễn thông, ứng dụng máy tính, ánh sáng, máy chơi game, điều khiển công nghiệp, điện,Đồ điện tử tiêu dùng cao cấp và ô tô, ect. Bằng cách không ngừng làm việc và nỗ lực để tiếp thị, sản phẩm xuất khẩu sang Mỹ, Canada, châu Âu, châu Phi và các nước châu Á - Thái Bình Dương khác
Khả năng
Nguyên mẫu chính xác cao | Sản xuất PCB hàng loạt | ||
Max Layers | 1-28 lớp | 1-14 lớp | |
MIN Chiều rộng đường ((mil) | 3mil | 4mil | |
Không gian đường MIN (mil) | 3mil | 4mil | |
Min via (đào máy) | Độ dày tấm ≤1,2mm | 0.15mm | 0.2mm |
Độ dày tấm ≤2,5mm | 0.2mm | 0.3mm | |
Độ dày tấm> 2,5 mm | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
Phân tích khẩu phần | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
Độ dày tấm | MAX | 8mm | 7mm |
MIN | 2 lớp:0.2mm; 4 lớp:0.35mm; 6 lớp:0.55mm;8 lớp:0.7mm;10 lớp:0.9mm | 2 lớp:0.2mm; 4 lớp:0.4mm;6 lớp:0.6mm;8 lớp:0.8mm | |
Kích thước bảng MAX | 610*1200mm | 610*1200mm | |
Độ dày đồng tối đa | 0.5-6oz | 0.5-6oz | |
Vàng ngâm Độ dày bọc vàng |
Vàng ngâm: Au,1 ¢8u ¢ Ngón tay vàng: Au,1 ¢150u ¢ Bọc vàng: Au,1 ¢ 150 u ¢ Bọc niken: 50 ¢ 500 ¢ |
||
Hố bằng đồng dày | 25mm 1ml | 25mm 1ml | |
Sự khoan dung | Độ dày tấm | Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm |
Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm |
Định hướng dung nạp | ≤ 100mm: +/- 0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
≤ 100mm: +/- 0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
|
Kháng trở | ± 10% | ± 10% | |
MIN Đường cầu mặt nạ hàn | 0.08mm | 0.10mm | |
Khả năng cắm Vias | 0.25mm-0.60mm | 0.70mm--1.00mm |
Ưu điểm
1. nhà máy PCB trực tiếp
2Hệ thống kiểm soát chất lượng toàn diện
3Giá cạnh tranh
4Thời gian giao hàng nhanh từ 48h.
5. Giấy chứng nhận (ISO/UL E354810/RoHS)
6. 9 năm kinh nghiệm trong dịch vụ xuất khẩu
7Không có MOQ/MOV.
8. Chất lượng cao. nghiêm ngặt thông qua AOI ((Automated Optical Inspection), QA / QC, bay, thử nghiệm, vv
