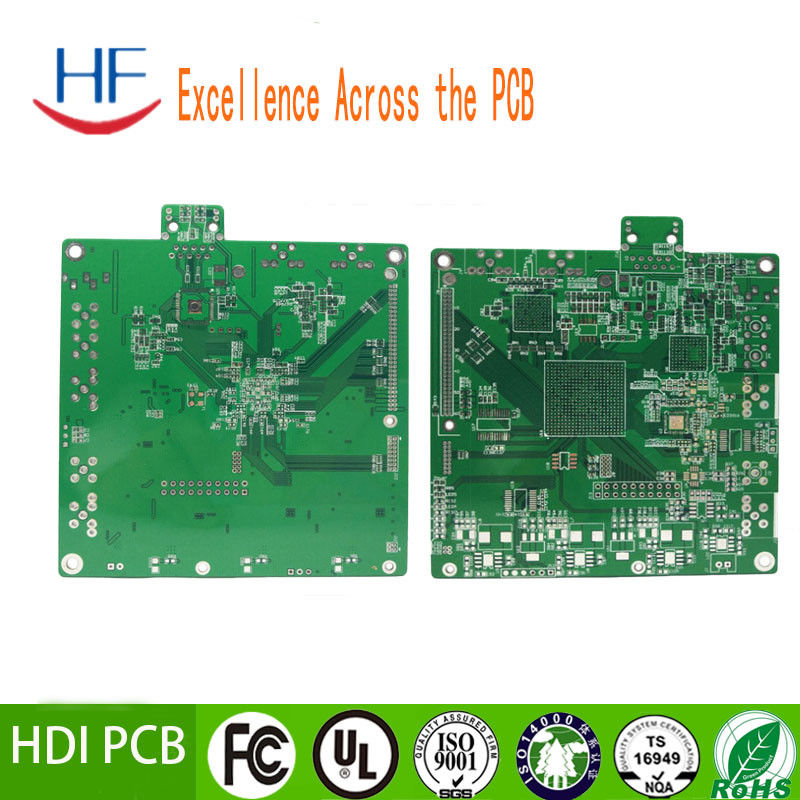

HDI PCB đơn mặt SMT Patch DIP Plug In hỗ trợ xử lý
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HF |
| Chứng nhận: | ISO CE |
| Số mô hình: | PCB |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5pcs |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Đóng gói carton chất lượng cao, đóng gói chân không chất lượng cao, |
| Thời gian giao hàng: | 5~8 ngày |
| Điều khoản thanh toán: | L/C, T/T, PayPal |
| Khả năng cung cấp: | Mười nghìn mét vuông mỗi tháng |
|
Thông tin chi tiết |
|||
| Vật liệu cơ bản: | HDI, laser vàng. | số lớp: | 1-32 |
|---|---|---|---|
| độ dày của bảng: | 0,4-3,2mm | màu hàn: | xanh đỏ |
| Màu lụa: | Màu trắng | độ dày đồng: | 1-4oz |
| Điểm nổi bật: | HDI PCB đơn mặt,0.25mm PCB đơn mặt,HDI PCB một mặt |
||
Mô tả sản phẩm
Mục đích của PCB
1Trong nhiều thập kỷ, mật độ cao của bảng in đã có thể phát triển
với việc cải thiện công nghệ tích hợp mạch tích hợp và lắp đặt.
2. độ tin cậy cao. Thông qua một loạt các cuộc kiểm tra, thử nghiệm và thử nghiệm lão hóa,
PCB có thể được đảm bảo hoạt động đáng tin cậy trong một thời gian dài (thời gian sử dụng, thường là 20 năm).
3. Thiết kế. Đối với tất cả các loại yêu cầu về hiệu suất của PCB (điện, vật lý, hóa học,
cơ học, v.v.), chúng ta có thể nhận ra thiết kế của bảng in thông qua tiêu chuẩn hóa thiết kế,
tiêu chuẩn hóa, v.v., với thời gian ngắn và hiệu quả cao.
Sản xuất. Tiếp nhận quản lý hiện đại, có thể thực hiện tiêu chuẩn hóa, quy mô (số lượng),
tự động hóa và sản xuất khác, để đảm bảo sự nhất quán của chất lượng sản phẩm.
PCB bảng mạch in(SMT) Công suất sản phẩm
| Công suất SMT | |
| Điểm SMT | Công suất |
| PCB Max. kích thước | 560mm*1100mm ((SMT) |
| Thành phần chip | 0201, 0402, gói |
| Không gian pin tối thiểu của IC | 0.25mm |
| Không gian tối thiểu của BGA | 0.25mm |
| Max.precision của IC assembly | 0.01mm |
| Công suất lắp ráp | ≥ 5 triệu piot/ngày |
| Công suất DIP | 5 DIP dây chuyền sản xuất |
| Xét nghiệm lắp ráp | ICT ((In Circuit Test) |
FCT ((Kiểm tra mạch chức năng) |
Thử nghiệm tác động rơi, thử nghiệm lão hóa, thử nghiệm chống nước, thử nghiệm chống rò rỉ và vv. Có thể làm thử nghiệm khác nhau theo yêu cầu của bạn. |
Pingyou Industrial Co., Ltd
Pingyou công nghiệp cung cấp dịch vụ "Thế giới nhanh nhất" thông qua khả năng độc đáo và năng động của chúng tôi.Sản phẩm hoàn thiện - và có các hệ thống tại chỗ để xử lý liền mạch từ bước này sang bước khácPingyou Industrial cũng loại bỏ trò chơi đổ lỗi, vì chúng tôi có thể xử lý tất cả.
RFQ
1Quân của anh là trụ sở chính hay là chi nhánh?
Chúng tôi đang Ping bạn trụ sở chính và nhà máy.
2Tôi có thể yêu cầu mẫu trước khi đặt hàng không?
Vâng, chúng tôi hoan nghênh đơn đặt hàng mẫu để kiểm tra và kiểm tra chất lượng, các mẫu micro được chấp nhận.
3Làm thế nào để trở thành đại lý nước ngoài của anh?
Tùy thuộc vào khu vực bạn đang ở, mỗi quốc gia là khác nhau.
4Tôi phải làm gì nếu muốn vẽ logo của riêng tôi?
Trước tiên, xin vui lòng gửi cho chúng tôi logo của bạn bay trong độ phân giải cao, chúng tôi sẽ làm một số bản thảo cho tham khảo của bạn để xác nhận vị trí và kích thước của logo của bạn.Tiếp theo chúng tôi sẽ lấy 1-2 mẫu cho bạn để kiểm tra hiệu ứng thực tếCuối cùng việc sản xuất chính thức sẽ bắt đầu sau khi lấy mẫu.
Bao bì PCB
1Các bảng mạch PCB cần phải được váy đóng gói với túi nhựa hạt khí không màu sắc, và các túi nên được gắn với chất khô cần thiết và đảm bảo rằng các túi được đóng gói chặt chẽ.Không thể tiếp xúc với không khí ẩm, tránh PCB bảng mạch bề mặt phun thiếc, vàng lắng đọng và phần hàn pad được oxy hóa và ảnh hưởng đến hàn, không thuận lợi cho sản xuất.
2. Khi đóng gói bảng mạch PCB, cần phải bao quanh hộp với một lớp phim bong bóng. Bởi vì phim bong bóng có khả năng hấp thụ nước tốt, nó có thể hấp thụ nước và chống ẩm.Ngoài ra, hạt chống ẩm có thể được đặt trong trường hợp.
3, đặt bảng phân loại mạch PCB, nhãn. Sau khi niêm phong, hộp phải được giữ cách xa tường và sàn. Lưu trữ ở một nơi khô, thông gió và tránh ánh sáng mặt trời trực tiếp.
4, nhiệt độ kho lưu trữ bảng mạch PCB được kiểm soát tốt nhất ở 23±3 °C, 55±10% RH, trong điều kiện như vậy, vàng, vàng, xịt thiếc,bọc bạc PCB xử lý bề mặt bảng mạch thường có thể được lưu trữ trong 6 tháng, bạc, thiếc, OSP xử lý bề mặt bảng mạch PCB có thể được lưu trữ trong 3 tháng.
5, trong một thời gian dài không sử dụng bảng mạch PCB, nó là tốt nhất để chải một lớp ba chống sơn, ba chống sơn có thể chống ẩm, chống bụi, chống oxy hóa.thời gian lưu trữ của bảng mạch PCB sẽ được tăng lên 9 tháng.
