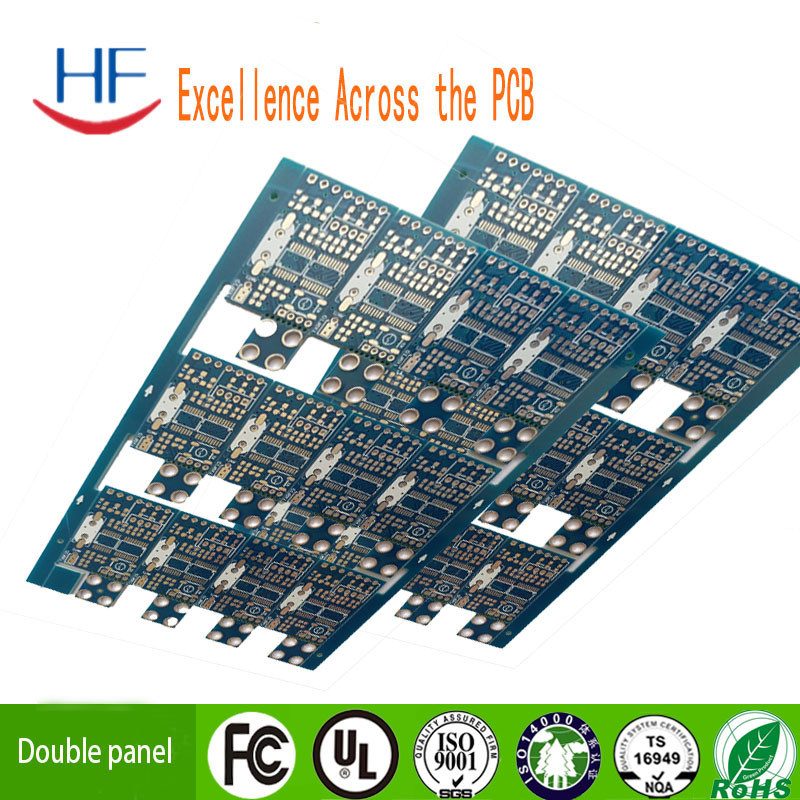

Chế tạo PCB nhiều lớp
>
|
|
| Place of Origin | China |
| Hàng hiệu | HF |
| Chứng nhận | ISO CE |
| Model Number | 8 layer circuit board |
Ứng dụng:
Truyền thông
Thiết bị viễn thông truyền thống, FTTP, VOIP, dịch vụ đa phương tiện, mạng dữ liệu và các sản phẩm cơ sở hạ tầng CNTT, các sản phẩm cơ sở hạ tầng không dây, bộ khuếch đại điện, bộ chia và kết hợp,Transistor công suất cao, vv
Các thiết bị ngoại vi máy tính
Máy in cao cấp, modem cáp, bộ định tuyến không dây, điện thoại IP, sản phẩm tiêu dùng và văn phòng, hệ thống ngân hàng vv
Người tiêu dùng
Máy tính, tivi, máy ảnh, máy ghi hình kỹ thuật số (DVR), sản phẩm cầm tay, đèn LED, v.v.
Ô tô
Hệ thống an toàn hành khách, hệ thống điều khiển động cơ, túi khí, sản phẩm điều khiển lực kéo, vv
Máy tính cao cấp và lưu trữ
Máy tính và máy chủ hiệu suất cao, hệ thống máy tính lớn và thiết bị lưu trữ, bộ nhớ, vv.
Ngành công nghiệp
Nguồn cung cấp điện, bảng điều khiển chính, màn hình, sản phẩm CCTV,thiết bị điều khiển ô tô, robot công nghiệp, sản phẩm kiểm soát truy cập vv
Y tế
Hình ảnh cộng hưởng từ (MRI), chụp cắt lớp máy tính (CT), đơn vị khử rung động ứng phó khẩn cấp, giám sát bệnh nhân, thiết bị cấy ghép, hệ thống phẫu thuật robot,thiết bị sinh trắc học và chẩn đoán, vv
Quân đội
Vệ tinh, radar, máy bay, đơn vị điều khiển, thiết bị liên lạc.
Kiểm tra và đo lường
Máy đo điện, máy kiểm tra điện, máy kiểm tra nhiệt, máy kiểm tra ánh sáng, máy kiểm tra mạng, máy kiểm tra khí và dầu, sản phẩm hồng ngoại, thiết bị kiểm tra bán dẫn, thẻ DUT và thăm dò, hệ thống kiểm tra wafer,vv.
Khả năng
| Nguyên mẫu chính xác cao | Sản xuất PCB hàng loạt | ||
| Max Layers | 1-28 lớp | 1-14 lớp | |
| MIN Chiều dài đường dây ((mil) | 3mil | 4mil | |
| Không gian đường MIN (mil) | 3mil | 4mil | |
| Min via (máy khoan) | Độ dày tấm ≤1,2mm | 0.15mm | 0.2mm |
| Độ dày tấm ≤2,5mm | 0.2mm | 0.3mm | |
| Độ dày tấm> 2,5 mm | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
| Phân tích khẩu phần | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
| Độ dày tấm | MAX | 8mm | 7mm |
| MIN | 2 lớp:0.2mm; 4 lớp:0.35mm; 6 lớp:0.55mm;8 lớp:0.7mm;10 lớp:0.9mm | 2 lớp:0.2mm; 4 lớp:0.4mm;6 lớp:0.6mm;8 lớp:0.8mm | |
| Kích thước bảng MAX | 610*1200mm | 610*1200mm | |
| Độ dày đồng tối đa | 0.5-6oz | 0.5-6oz | |
| Vàng ngâm/ Độ dày bọc vàng |
Vàng ngâm: Au,1 ¢8 u ¢ Ngón tay vàng: Au,1 ¢150u ¢ Bọc vàng: Au,1 ¢ 150 u ¢ Bọc niken: 50 ¢ 500 u ¢ |
||
| Hố bằng đồng dày | 25mm 1ml | 25mm 1ml | |
| Sự khoan dung | Độ dày tấm | Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm |
Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm |
| Định hướng dung nạp | ≤ 100mm: +/- 0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
≤ 100mm: +/- 0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
|
| Kháng trở | ± 10% | ± 10% | |
| MIN Đường cầu mặt nạ hàn | 0.08mm | 0.10mm | |
| Khả năng cắm Vias | 0.25mm-0.60mm | 0.70mm--1.00mm | |
Ưu điểm
1. nhà máy PCB trực tiếp
2Hệ thống kiểm soát chất lượng toàn diện
3Giá cạnh tranh
4- Thời gian giao hàng nhanh từ 48h.
5. Giấy chứng nhận (ISO/UL E354810/RoHS)
6. 9 năm kinh nghiệm trong dịch vụ xuất khẩu
7Không có MOQ/MOV.
8. Chất lượng cao. nghiêm ngặt thông qua AOI ((Đánh giá quang học tự động), QA / QC, thử nghiệm bay, vv
