| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HF |
| Chứng nhận | ISO CE |

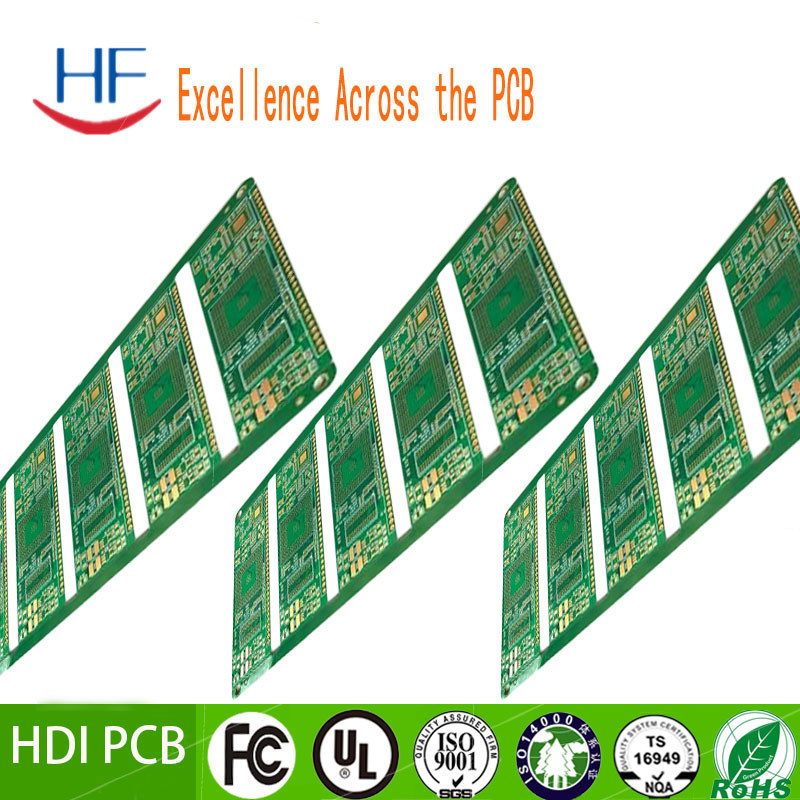

| Số mô hình | HDI PCB |
Nguồn cung cấp điện, bảng điều khiển chính, màn hình, sản phẩm CCTV,thiết bị điều khiển ô tô, robot công nghiệp, sản phẩm kiểm soát truy cập vv
Y tế
Hình ảnh cộng hưởng từ (MRI), chụp cắt lớp máy tính (CT), đơn vị khử rung động ứng phó khẩn cấp, giám sát bệnh nhân, thiết bị cấy ghép, hệ thống phẫu thuật robot,thiết bị sinh trắc học và chẩn đoán, vv
Quân đội
Vệ tinh, radar, máy bay, đơn vị điều khiển, thiết bị liên lạc.
Kiểm tra và đo lường
Máy đo điện, máy kiểm tra điện, máy kiểm tra nhiệt, máy kiểm tra ánh sáng, máy kiểm tra mạng, máy kiểm tra khí và dầu, sản phẩm hồng ngoại, thiết bị kiểm tra bán dẫn, thẻ DUT và thăm dò, hệ thống kiểm tra wafer,vv.
Khả năng
| Nguyên mẫu chính xác cao | Sản xuất PCB hàng loạt | ||
| Max Layers | 1-28 lớp | 1-14 lớp | |
| MIN Chiều rộng đường ((mil) | 3mil | 4mil | |
| Không gian đường MIN (mil) | 3mil | 4mil | |
| Min via (đào máy) | Độ dày tấm ≤1,2mm | 0.15mm | 0.2mm |
| Độ dày tấm ≤2,5mm | 0.2mm | 0.3mm | |
| Độ dày tấm> 2,5 mm | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
| Phân tích khẩu phần | Hình thức Ration≤13:1 | Hình thức Ration≤13:1 | |
| Độ dày tấm | MAX | 8mm | 7mm |
| MIN | 2 lớp:0.2mm; 4 lớp:0.35mm; 6 lớp:0.55mm;8 lớp:0.7mm;10 lớp:0.9mm | 2 lớp:0.2mm; 4 lớp:0.4mm;6 lớp:0.6mm;8 lớp:0.8mm | |
| Kích thước bảng MAX | 610*1200mm | 610*1200mm | |
| Độ dày đồng tối đa | 0.5-6oz | 0.5-6oz | |
| Vàng ngâm Độ dày bọc vàng | Vàng ngâm: Au,1 ¢8u ¢ Ngón tay vàng: Au,1 ¢150u ¢ Bọc vàng: Au,1 ¢ 150 u ¢ Bọc niken: 50 ¢ 500 ¢ | ||
| Hố bằng đồng dày | 25mm 1ml | 25mm 1ml | |
| Sự khoan dung | Độ dày tấm | Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm | Độ dày tấm ≤1,0mm: +/-0,1mm 1.0mm |
| Định hướng dung nạp | ≤ 100mm: +/- 0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm | ≤ 100mm: +/- 0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm | |
| Kháng trở | ± 10% | ± 10% | |
| MIN Đường cầu mặt nạ hàn | 0.08mm | 0.10mm | |
| Khả năng cắm Vias | 0.25mm-0.60mm | 0.70mm--1.00mm | |
Ưu điểm
1. nhà máy PCB trực tiếp
2Hệ thống kiểm soát chất lượng toàn diện
3Giá cạnh tranh
4Thời gian giao hàng nhanh từ 48h.
5. Giấy chứng nhận (ISO/UL E354810/RoHS)
6. 10 năm kinh nghiệm trong dịch vụ xuất khẩu
7Không có MOQ/MOV.
8. Chất lượng cao. nghiêm ngặt thông qua AOI ((Automated Optical Inspection), QA / QC, bay, thử nghiệm, vv
Câu hỏi thường gặp
Q1: Bạn có dịch vụ gì?
A: Chúng tôi là nhà máy. Chúng tôi có nhà máy sản xuất và lắp ráp PCB của chúng tôi.
Chúng tôi có thể cung cấp một dịch vụ dừng lại từ sản xuất PCB đến lắp ráp PCB, thử nghiệm, nhà ở và các dịch vụ giá trị gia tăng khác.
Q2. Điều gì là cần thiết cho PCB hoặc PCBA báo giá?
A: PCB: Số lượng, tệp Gerber và yêu cầu kỹ thuật ((vật liệu, xử lý bề mặt, độ dày đồng, độ dày tấm,...)
PCBA: Thông tin PCB, BOM, (Bản giấy kiểm tra...)
Q3. Các định dạng tệp nào bạn chấp nhận cho sản xuất PCB và PCBA?
A: tệp Gerber: CAM350 RS274X
Hồ sơ PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
Q4: Những thông tin nào khác phải được cung cấp ngoài hồ sơ?
A5: Các thông số kỹ thuật sau đây là cần thiết cho báo giá:
a) Vật liệu cơ bản
b) Độ dày tấm:
c) Độ dày đồng
d) Điều trị bề mặt:
e) Màu sắc của mặt nạ hàn và màn in lụa
(f) Số lượng
Q5: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: MOQ của chúng tôi là 1 PCS.
Q6. chi phí vận chuyển?
A: Chi phí vận chuyển được xác định bởi điểm đến, trọng lượng, kích thước đóng gói của hàng hóa. Xin vui lòng cho chúng tôi biết nếu bạn cần chúng tôi trích dẫn chi phí vận chuyển cho bạn.
Q7: Các tập tin PCB của tôi có an toàn khi tôi gửi cho bạn để sản xuất không?
A: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tập tin của bạn trừ khi chúng tôi nhận được giấy phép bằng văn bản từ bạn,Chúng tôi cũng sẽ không chia sẻ các tập tin này với bất kỳ bên thứ ba nào..
Q8: Không có tệp PCB / tệp Gbr, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Vâng, chúng tôi có thể giúp bạn nhân bản PCB. Chỉ cần gửi mẫu PCB cho chúng tôi, chúng tôi có thể nhân bản thiết kế PCB và làm việc nó.
Q9: Bạn chấp nhận thanh toán nào?
A:- Chuyển tiền qua đường dây (T/T)
- Western Union.
- Thư tín dụng (L/C)
- Paypal.
- Ali Pay.
- Thẻ tín dụng.
Chúng tôi khuyên bạn nên chuyển tiền.
Q10: Làm thế nào để có được PCB?
A: Đối với các gói nhỏ, chúng tôi sẽ gửi các bảng cho bạn bằng DHL, UPS, FedEx, EMS. Dịch vụ cửa đến cửa! Bạn sẽ nhận được PCB của mình tại nhà của bạn.
Đối với hàng hóa cồng kềnh hơn 300kg, chúng tôi có thể vận chuyển bảng PC của bạn bằng tàu hoặc bằng không để tiết kiệm chi phí vận chuyển.
Q11: Còn việc giao hàng?
Thông thường, đối với đơn đặt hàng mẫu, giao hàng của chúng tôi là khoảng năm ngày. Đối với lô nhỏ, giao hàng của chúng tôi là khoảng bảy ngày.
Đối với lô sản xuất hàng loạt, giao hàng của chúng tôi là khoảng mười ngày.
Nhưng điều đó phụ thuộc vào tình trạng thực tế khi chúng tôi nhận được lệnh của anh.
Nếu đơn đặt hàng của bạn khẩn cấp, vui lòng liên hệ với chúng tôi trực tiếp, chúng tôi sẽ ưu tiên xử lý nó và làm hết sức để cung cấp cho bạn một thời gian giao hàng hài lòng.
Q12: Làm thế nào về năng lực sản xuất của nhà máy của bạn?
A: Chúng tôi có thể cung cấp 40000 mét vuông / tháng.
Q13: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Cộng hòa Séc, Úc, Nhật Bản, Tây Ban Nha, Bồ Đào Nha, Pháp, Anh, Ba Lan, Ukraine, Nga, Brazil, Argentina, v.v.
Q14: Làm thế nào bạn đảm bảo chất lượng cuối cùng của sản phẩm
Đối với PCB, chúng tôi sẽ sử dụng thử nghiệm tàu thăm dò bay, thử nghiệm E, v.v.
Đối với PCBA, chúng tôi cần bạn cung cấp cho chúng tôi một phương pháp hoặc thiết bị thử nghiệm cho các thử nghiệm chức năng. Trước đó, các thanh tra viên của chúng tôi sẽ sử dụng kính hiển vi và tia X để kiểm tra các hàn chân IC hoặc hàn xấu, vv
